      常州市成豐流量儀表有限公司,歡迎您！




















      雙金屬指示熱電阻（偶）

        首頁首頁 > 產品中心 > 溫度儀表 > 雙金屬指示熱電阻（偶）











      雙金屬指示熱電阻（偶）






      點擊下載點擊下載






			概述




			    雙金屬指示熱電阻(偶)是具有現場指示和遠傳顯示功能的一體化溫度測量儀表，可用來直接測量氣體、液體 和物質的溫度。儀表可現場清晰的看到指示值，又可把信號遠傳到控制室。傳到控制室的信號有Pt100熱電阻信號， K型、E型熱電阻信號，也有經過變送為(4～20)mA標準信號，起到了一表兩用的作用。

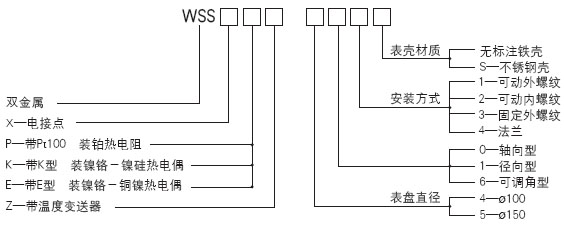

			型號命名及代表意義

















						熱電阻（偶）接線圖

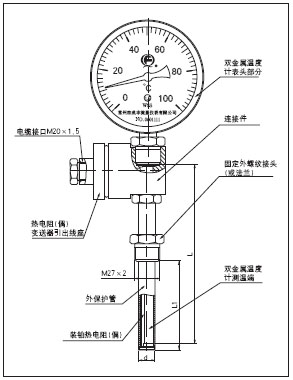

						基本結構圖

















									1.熱電阻(偶)；
      2.溫度轉換顯示器；
      3.電源24V DC；
      4.負載（250±0.01）Ω電阻；
      5.調節儀表或計算機。

















			主要技術參數










						測量范圍 (℃):
      WSSP：-80～40、-40～80、0～50、0～100、
      0～150、0～200、0～300、0～400、0～500；
      WSSK：0～400、0～500；
      WSSE：0～300、0～400、0～500；
      準確度等級:
      雙金屬溫度計為1.5級；
      鎧裝鉑熱電阻為B級±（0.30＋0.005│t│）；
      鎧裝鉑熱電偶為Ⅱ級±2.5℃或0.75%│t│；
      變送器基本誤差±0.5%。
      插入長度L1(mm):
      100；150；200；250；300；400；500；750。



      尾管直徑d(mm)：
      18、20；
      安裝螺紋：
      M27×2、 3/4”、 法蘭；
      外保護管材質：
      1Cr18Ni9Ti、316、316L、外套聚四氟乙烯；
      常溫絕緣電阻：
      鉑熱電阻≥100MΩ；
      熱電偶≥1000MΩ/m
      鉑熱電阻（熱電偶）熱響應時
