概述

        LZB-FL系列分流轉子流量計（成豐分流轉子流量計）是以主管道的節流裝置（即孔板）與分流管道的轉子流量計(玻璃轉子流量計、金屬管浮子流量計)相結合，通過測量分流管道的分流流量而得到主管道流量的一種儀表。

特點

• 用穩定的小口徑流量計實現大流量的測量。
• 讀數方便，使用維護簡單，結構設計緊湊。
• 清晰或更換刻度管時，不需要停止主管道的流量（帶斷流閥）
• 該系列流量計利用差壓式流量計的原理并采用孔板機械原理，使用范圍廣。
• 范圍度為5:1
• 與金屬管浮子流量計組合后，可實現（4-20）mA電流信號輸出。

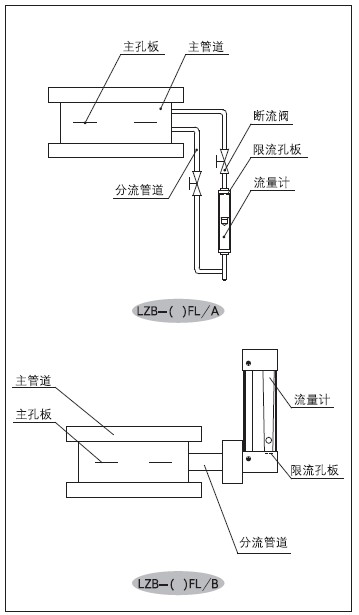

結構與形式

           LZB-（）FL系列流量計有主管道、主孔板、分流管道、限流孔板、轉子流量計和斷流閥（可選）組成。
           LZB-（）FL/A系列采用法蘭連接（或夾持），流量計選用DN15流量計，分流管道采用1/2"管道，流量計兩端都安裝斷流閥。該系列流量計有8種安裝形式可供選擇。
          LZB-（）FL/B系列采用法蘭夾裝連接。用戶可任意改變水平或垂直安裝。該系列采用DN10流量計，結構小巧緊湊，可選擇帶斷流閥。
          LZB-（）FL/G系列采用管螺紋連接，可測量小口徑的流量（DN15-DN50），其特點和LZB-（）FL/B基本相同

測量范圍

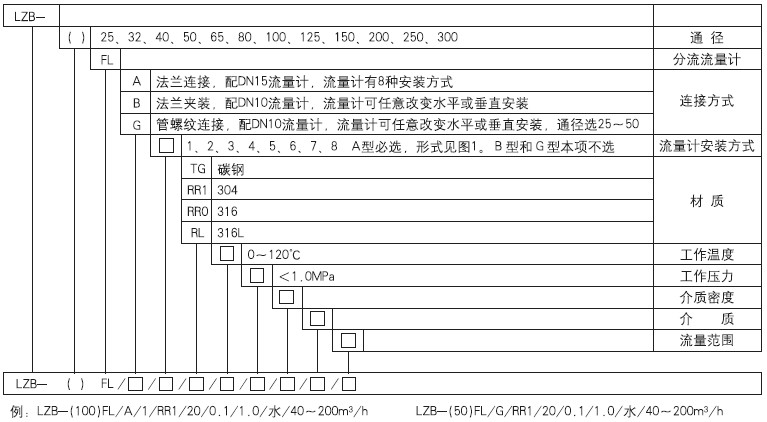

選型
